通风柜智能面风速控制系统

通风柜智能面风速控制系统

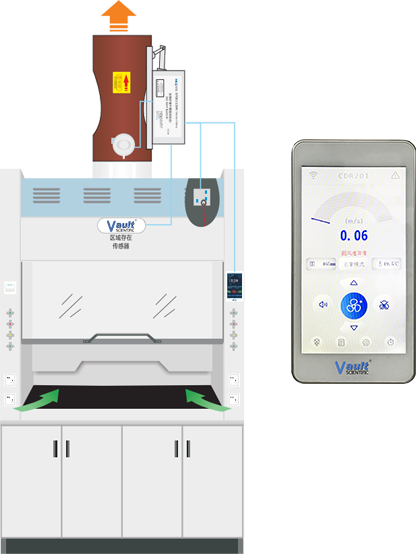

        采用具有压力无关性的变风量控制系统，通风柜视窗动作时，系统自动计算通风柜当前视窗高度所需排风量值，压力无关性的变风量文丘里阀快速响应，快速调节阀门排风量，保证通风柜面风速恒定，控制精度在±5%以内。每台通风柜配置一套变风量控制系统，保证通风柜视窗在任意位置下，通风柜的面风速迅速恒定在设定值，一般为0.5M/S；该系统包括：一个变风量文丘里阀，一个液晶触摸控制屏，一个位移传感器，一个区域存在传感器，一个控制电源模块；



系统控制功能：

        · 系统采用视窗高度检测控制方式；
        · 实时监测视窗平均面风速，实时排风量，实时视窗高度值（mm）等；
        · 通风柜运行参数设定：有人/无人面风速值，门高超限值，最小排风量等；
        · 系统一键启停功能；
        · 紧急情况下，可一键快速切换为紧急排风，风阀全开；
        · 有人工作到无人工作时，系统可自动转人节能（无人）工作模式；
        · 实时状态指示灯：节能/正常/紧急；
        · 排风联动功能；
        · 通风柜柜内照明灯直接控制；
        · 通风柜视窗超限报警功能；
        · 通风柜视窗面风速超限报警功能；
        · 变风量阀风压过低报警功能；
        · 通风柜视窗全关闭时维持最小排风量200 m3/h；（最小风量可设）
        · 系统排风量实时反馈；
        · 实验过程计时提醒功能，包括正计时、倒计时；
        · 文字便签提醒功能；
        · 兼容自动视窗控制系统；
        · 系统采用拔插式设计，方便日后维护；
        · 支持ModbusRTU 标准协议，扩展性强；

配件参数：

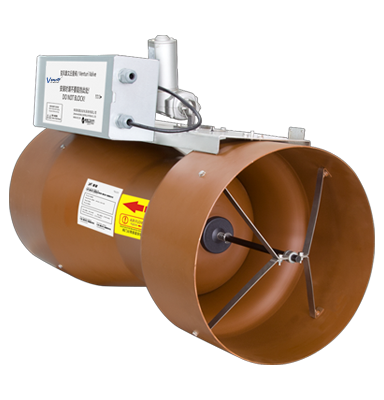

        变风量文丘里阀
